TAA4100KIT－Nspec はMuteスイッチを持っており、今回はこれを小型リレーでスイッチングしている訳だが、そうすると基板の電源を制御するスイッチが無い状態だった。

Power Supply（電源線）はバッテリーから直に引くので、このままでは常時電源になってしまうが、後回しにしていた。



今回、ギャングエラー対策で電子ボリューム化にしたが、使用したOPアンプ（MUSES01）が音響に特化したもののためポップノイズが出てしまった。

電源線にスイッチを付けて先にオンにしてからMuteスイッチを入れれば良いが、それじゃスマートじゃないでしょう？



そこでスイッチを一つにまとめることにした。



電源線は、大きな電流が流れるのでスイッチに直接流すことは避けたいし、Muteスイッチはオンのタイミングをずらす必要がある。

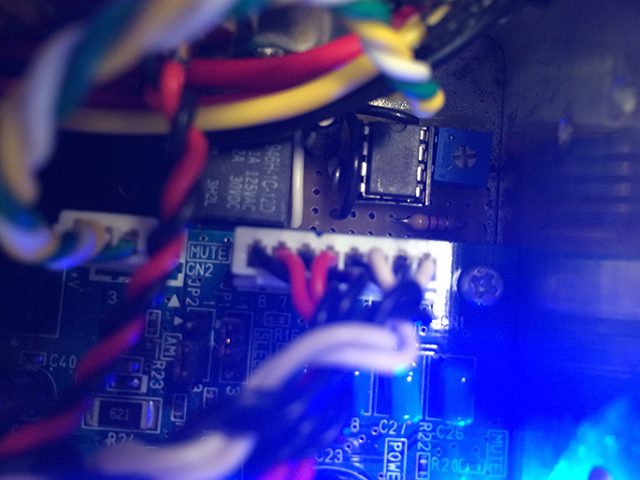

そこで、電源用に今のMute用の小型リレーを使用し、Muteスイッチ用にはOn-Deley回路を作ることにした。

最終的には、DAC制御用にリモート線を同じスイッチに繋ぐつもり。
